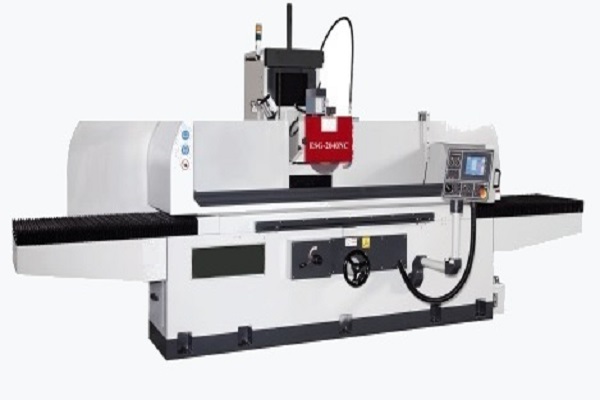

Easy 2060NC

2060NC







Az Easy köszörűgép család kiváló ár-érték arányt képvisel. Egyszerű kezelhetőség és kiváló konstrukciós kialakítás jellemzi. Az Easy gépcsalád asztal mérettartománya 300x600mm - 810x3150mm-ig terjed.












A GÉP SZERKEZETI FELÉPÍTÉSE

A gépágy egyetlen speciálisan bordázott egység. A vezetékrendszer teljes egészében végigfut a gépágy hosszán. A csúszófelületek kézzel hántoltak, ezáltal biztosítják a nagy pontosságot és a tökéletes felfekvést a csatlakozó felületekre. Szerkezeti kialakítása garantálja a merevséget és a nagy terhelhetőséget. A csavarozási deformáció minimalizálásra került, ezáltal garantálható a maximális termelékenység és a maximális geometriai pontosság. A vezetékek W profilú kialakítással rendelkeznek. Nagy futáspontosság és merev kialakítás biztosítja a kiváló köszörülési paramétereket. A főorsó cartridge type tokban szerelt kivitel, amely védi a csapágyazást és könnyűvé teszi a karbantartás elvégzését.

Főorsó nagy futáspontossággal rendelkezik, csapágyazása rezgésmentes, az axiális és radiális csapágyak futáspontossága kiváló. Csapágyazás élettartam zsírkenéssel biztosít hosszútávon kiváló működést. Főorsó ütés kevesebb, mint 1 mikron.



A GÉP ALAPKIVITELE

  • Orsó motor 7,5kW
  • Precíziós csapágyakkal szerelt köszörűkő főorsó
  • Főorsó magassága 700mm
  • Köszörűkő mérete (D405*50*D127mm)
  • Keresztirányú vezeték: V profil mindkét oldalon
  • Hosszirányú vezeték: V profil mind a két oldalon
  • Keresztirányú mozgás – automatikus (AC Motor)
  • Hosszirányú mozgás – hidraulikus dugattyú
  • Függőleges irányú mozgás: gyorsmenet AC motor
  • Automatikus függőleges irányú fogásvétel
  • NC vezérlés – köszörülési ciklusokkal, érintő képernyővel, dialóg rendszer
  • MPG kézikerék, 0,01mm -10mm inkrement állítással
  • Automatikus központi olajozó rendszer
  • Asztal terhelhetőség kg 1400-2000 (munkadarab felfogás és munkadarab)
  • Munkadarab felfogó egység súlya 415 kg (1000 * 500mm)
  • Munkatér világítás



ALAP FELSZERELTSÉG

  • Köszörűkő (92A 36H 10V / D405x50XD127)
  • Köszörűkő kiemelő
  • Kőkiegyensúlyozó tengely
  • Kő felfogó tengely
  • Kő rögzítő perem (5”)
  • Kő felhúzó egység standard kialakítás (asztalra szerelhető kivitel)
  • Fröccsenés – hűtőközeg – elleni védő elemek
  • Szerszámos doboz szerszámokkal
  • Alapozó tételek
  • Kezelési és karbantartási útmutató
  • Keresztirányú golyósorsó
  • Függőleges golyósorsó
  • Keresztirányú köszörülési funkció
  • Keresztirányú löketbeállítás elektromos érintés érzékelő szenzorral
  • Automatikus fogásvétel funkció – Y tengelyen NC - 0,001 – 0,03 mm fogásvétellel
  • Felső elhelyezésű kőfelhúzó, un. dresszirozó egység automatikus méret kompenzációval
  • Kő fordulatszám változtatás (Spindle Motor Invertor)
  • CE szerinti kivitel
  • Munkatér világítás – Led lámpa
  • Hűtővíz kezelés, mágneses leválasztással
  • Mágnes asztal 500x1500mm transzformátorral és demagnetizáló egységgel
  • Hűtővíz rendszer automatikus szűrőpapír léptetéssel és mágneses leválasztó egységgel

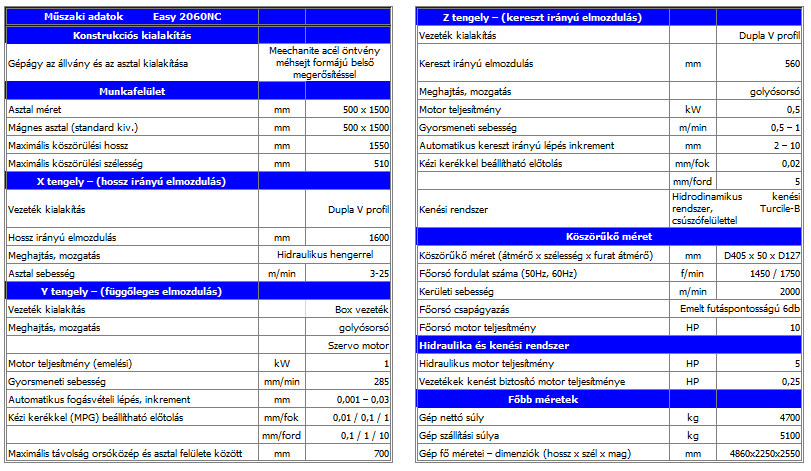

Műszaki paraméterekhez kattintson IDE.
