A szerkezeti kialakítás fő jellemzője, hogy az asztal végzi az X irányú elmozdulást az X szánra szerelt avval egy egységet képező körasztallal. Az összes többi irányú mozgást a főorsó végzi. Ez a konstrukciós megoldás az un. mozgó állványos kialakítás. Az állványba épített orsóház az állvánnyal együtt, mint Z tengely végzi a furás jellegű mozgásokat, valamint a függőleges irányú Y tengely menti elmozdulást.









Az állvány a Z gépágyon nyugszik és a Z vezetékeken, szánon mozog. A munkadarab végzi az X irányú mozgást teljes tömegében a B tengellyel, körasztallal. Az X szán az asztallal, munkadarabbal együtt a teljes X irányú löketben az X vezetékeken fekszik fel teljes tömegében, biztosítva a munkadarab stabilitását teljes asztal terhelés esetén is.



---

A gép alapkivitele:

• Összes főegység öntött vas kivitelű,
• Főorsó kialakítás ISO 50 DIN szerszám megfogásnak megfelelően,
• Szerszámrögzítés, behúzó gomba MAS II BT 50 x30db)
• Főorsó hűtés (olaj hűtőegység),
• Főorsón keresztüli hűtés (15bar)
• Orsó körüli, alacsony nyomású hűtőrendszer,
• Előtéthajtómű, 2 fokozatú hajtómű, alsó-magas fordulatszám tartományválasztás automatikusan,
• X/Y/Z tengelyek mérése mérőléccel, (standard),
• Folyamatos körasztal, B tengely, (hézagtalanított csiga-csigakerékhajtással)
• Vezetékek védelem, X, Z, tengelyek mentén csúszó burkolattal,
• Hidraulikus rendszer, (szerszámrögzítés, asztalrögzítés, hidraulikus ellensúly, stb.),
• Központi szánolajozó rendszer,
• Elektromos szekrény, zárt kivitelben,
• Transzformátor, 55KVA (415V, 50/60Hz, 3fázis,)
• Légkondicionáló az elektromos szekrényhez,
• Munkadarab megvilágítás,
• Forgatható kezelőpult kialakítás,
• Forgácsvédelem az asztal körül,
• Forgácskotró és forgácsgyűjtő kocsi,
• Hűtővíz tisztító- és szabályzó egység,
• Működtető elektronika: NCT csomag, (vezérlés, hatás elektronika, fő és mellék motorok beépített mérőrendszerrel),
• Vezérlő berendezés NCT vezérelt tengelyek száma 5, (egyidejűleg vezérelt tengelyek száma: 4),
• Technológiai támogatás,
• Kihelyezett, kihelyezett kézi kerék munkadarab beálláshoz,
• Ethernet, USB, SRAM kártya csatlakozás adat bevitelhez,
• Gépkönyv, mechanikus, elektromos dokumentáció,
• Alapozó tételek, kézi szerszámok üzembehelyezéshez,
• CE előírásoknak megfelelő gép kialakítás,igazolás

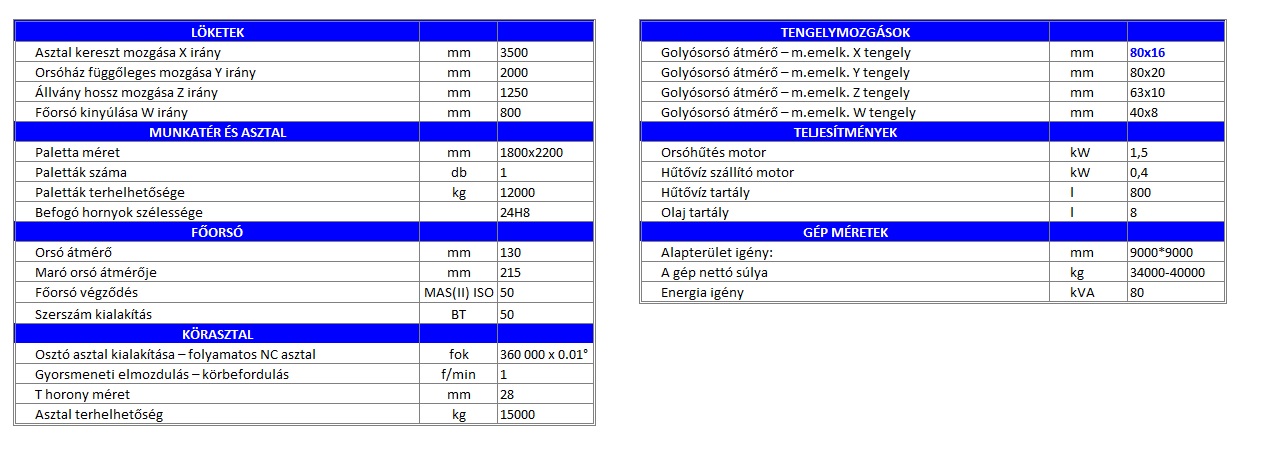

 Műszaki paraméterekhez kattitson IDE.
