A munkadarab belső szerkezeti hibáit (repedés, lunker) ultrahangos módszerrel, rendkívül nagy kapacitással vizsgálja



















---

Fő szerkezeti egységek

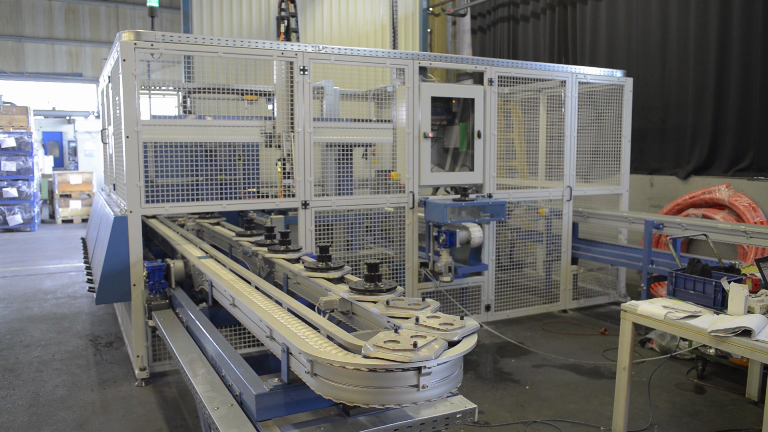

Konvejor rávezető pálya: feladata a munkadarabok elrendezése, továbbítása a vizsgáló-medence irányába

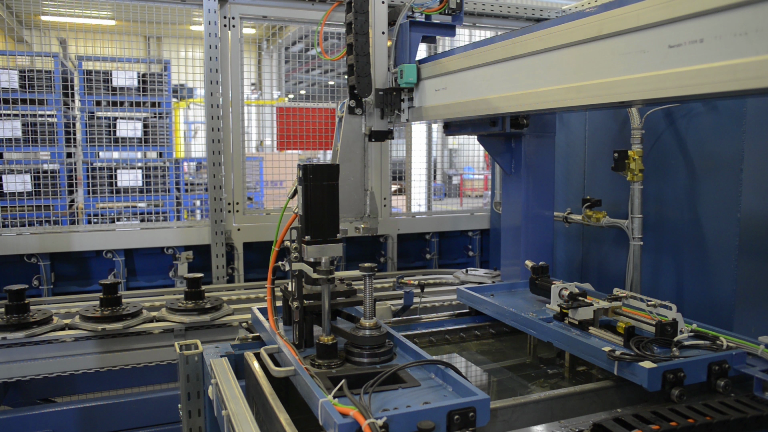

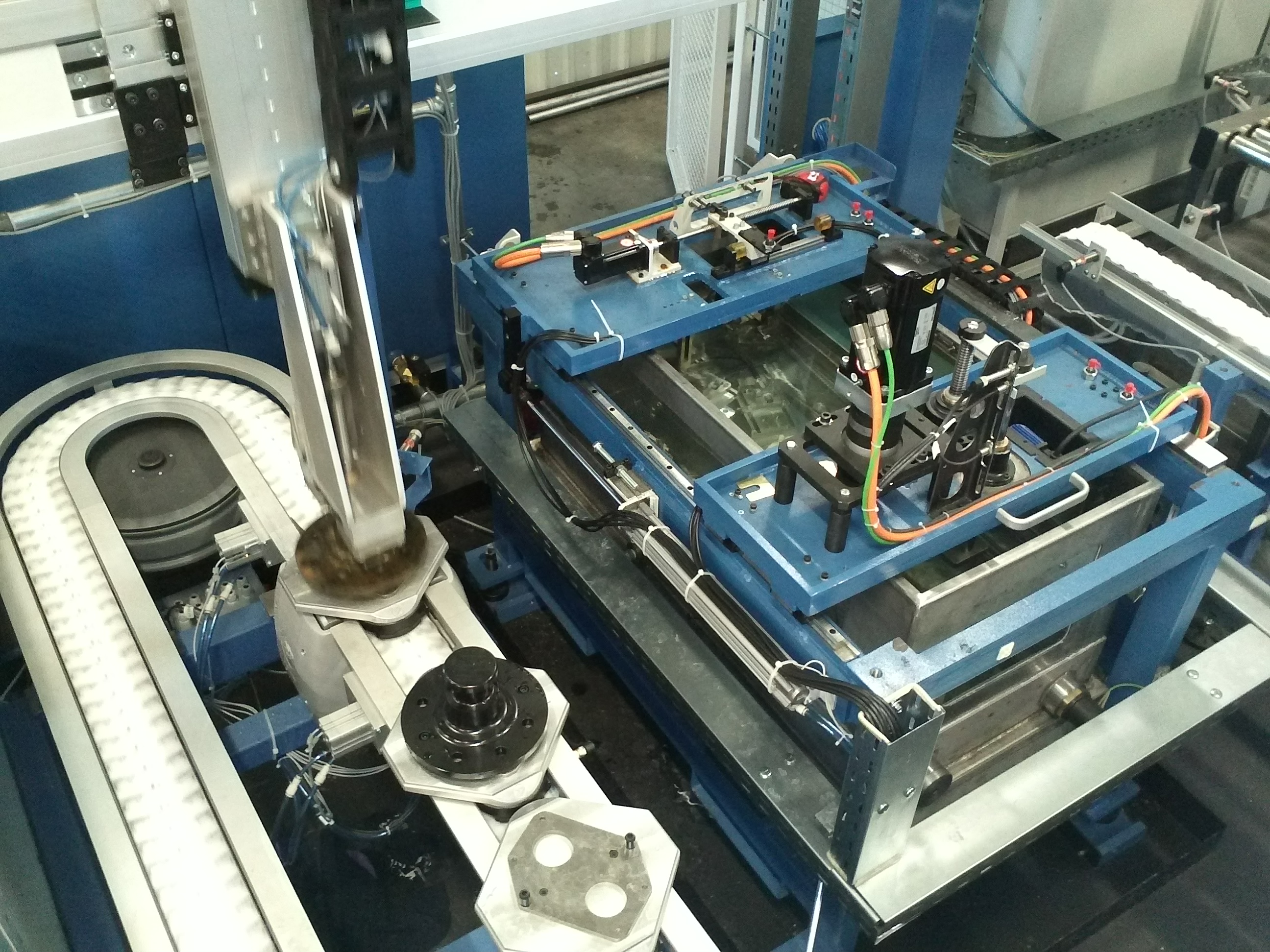

Felsőpályás robotrendszer: feladata a munkadarab beemelése, mozgatása a vizsgáló-medencébe, valamint a vizsgálat után a munkadarab kiemelése a konvejor pályára

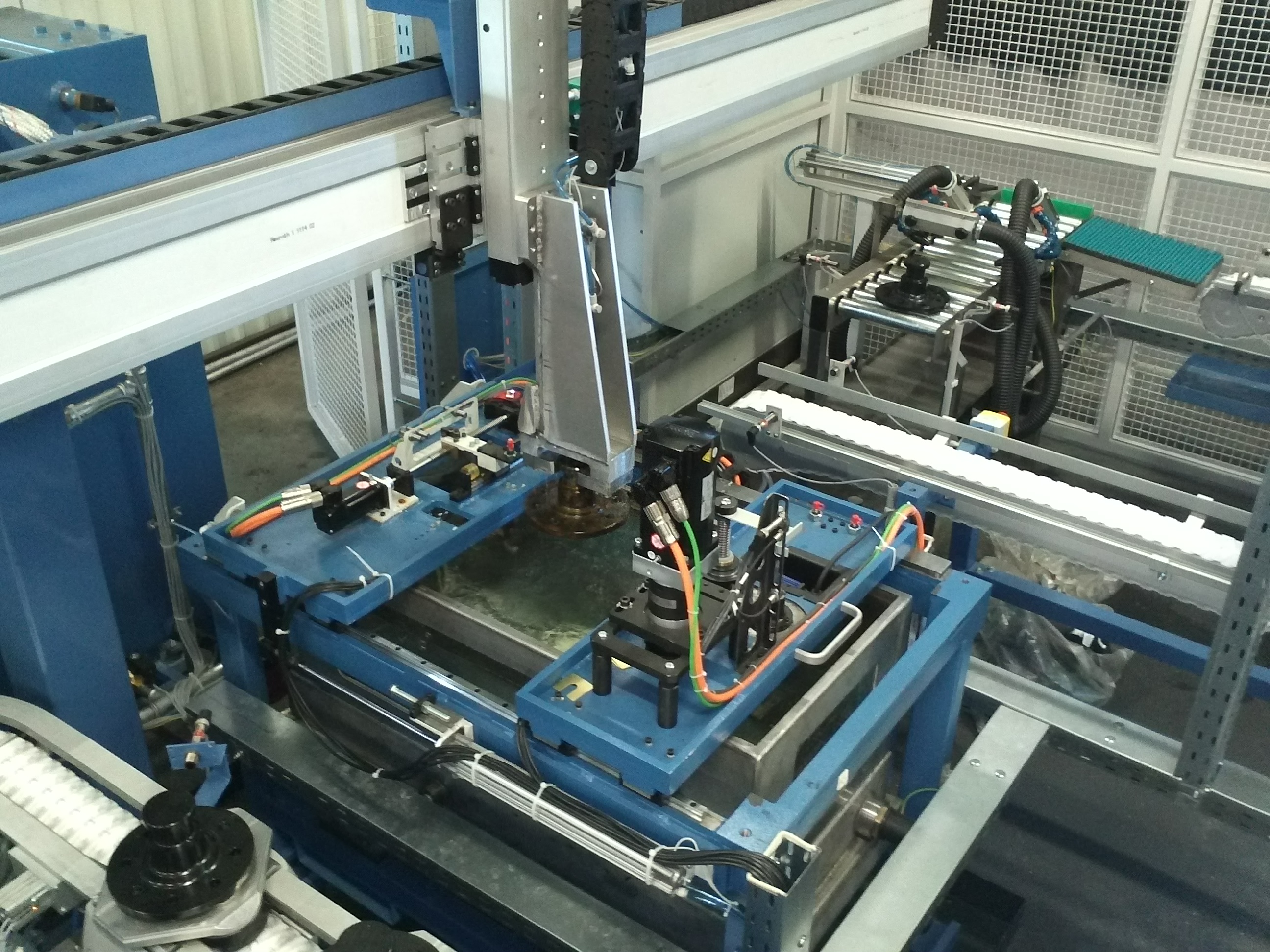

Szenzormozgató rendszer: feladata a mérőfejek mozgatása az előre meghatározott koordináták, illetve sebességek alapján

Szárító egység: feladata a vizsgálat során a királycsapra kerülő víz eltávolítása. A folyamat levegő befúvásból, infra szárításból, valamint törlőkefe egységekből áll

Konvejor kiadó pálya: feladata a szortírozás, valamint a munkadarab kihordása a csomagolótérbe

Vezérlő rendszer feladata a működtetés, irányítja a konvejor pályákat, mozgatja a robotkart, mozgatja a szenzorokat, kezeli a szárító egységet, leválasztja a selejtet.

•
•
•
•
•
•
