A tengelytestek adagolása SLT630/1500-as kéttokmányos esztergához

A tömegében nagyméretű tengelyek adagolást, mozgatását segíti a fordító berendezés. A tengelyvégek forgácsolásakor biztosítja, hogy a gépkezelő biztonságosan, rövid idő alatt legyen képes átfordítani a munkadarabot. A következő munkadarab előkészítése, ill. az elkészült munkadarab eltávolítása a tároló helyről a főorsóban levő munkadarab forgácsolása alatt elvégezhető legyen

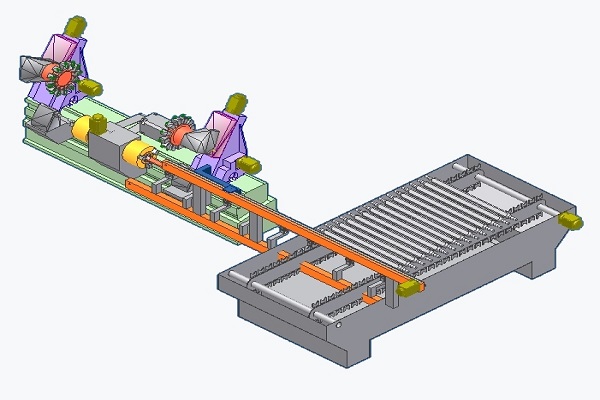

Fordító egység részei:
Állvány munkadarab vezetőkkel
Fordító és adagoló egység
Pneumatikus vezérlés
Elektromos vezérlő egység





Mozgás fázisok:
Mdb. főorsó vonalába mozgatása - munkatérbe mozgatás – forgácsolás – munkatérből kimozgatás – 180 fokos forgatás - munkatérbe mozgatás – forgácsolás – munkatérből kimozgatás – mdb. cserehelyre mozgatása.

---

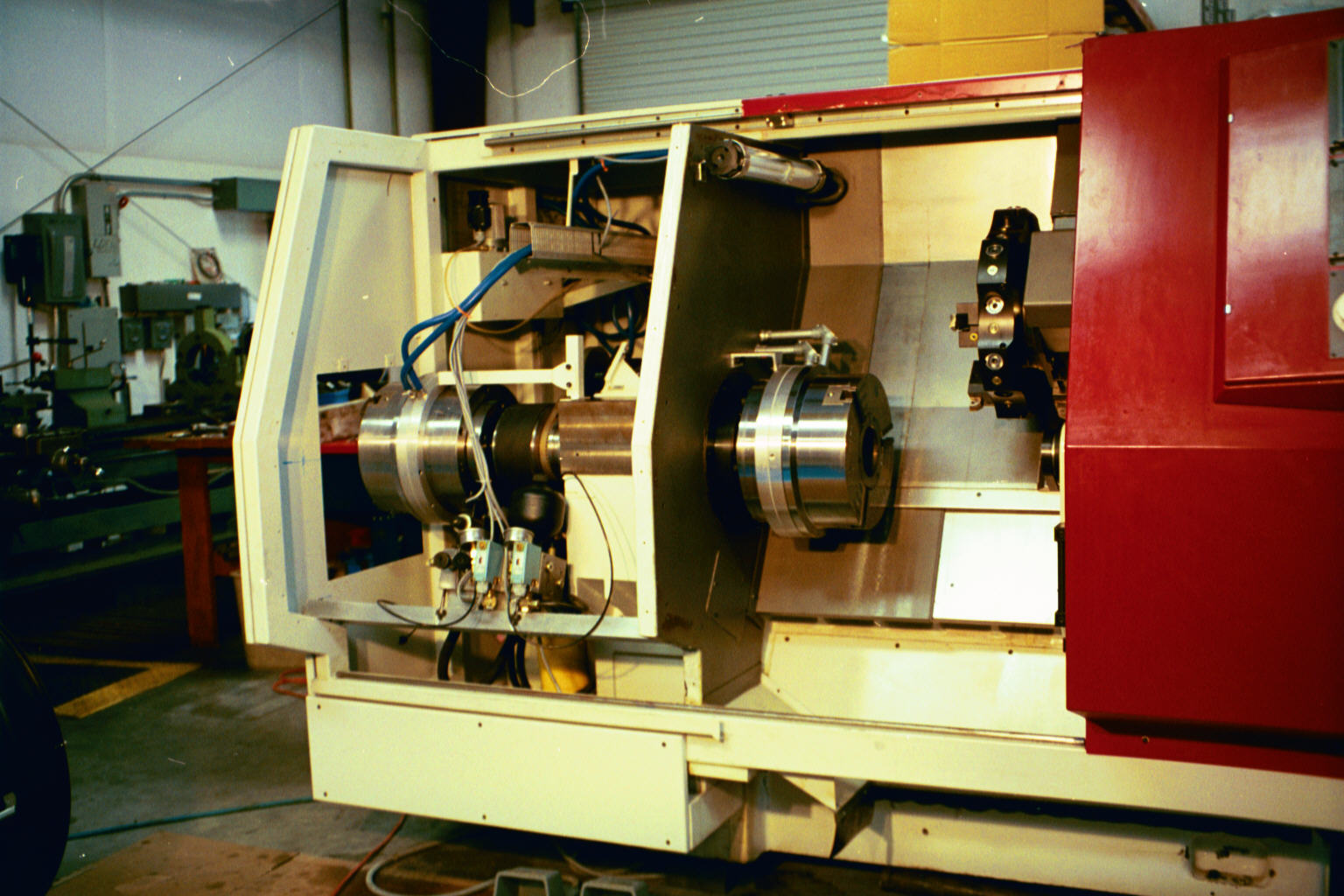

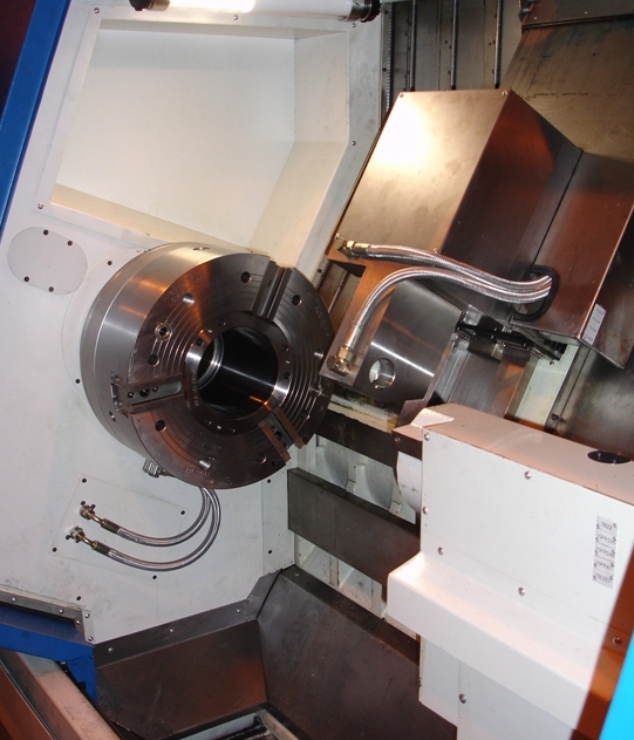

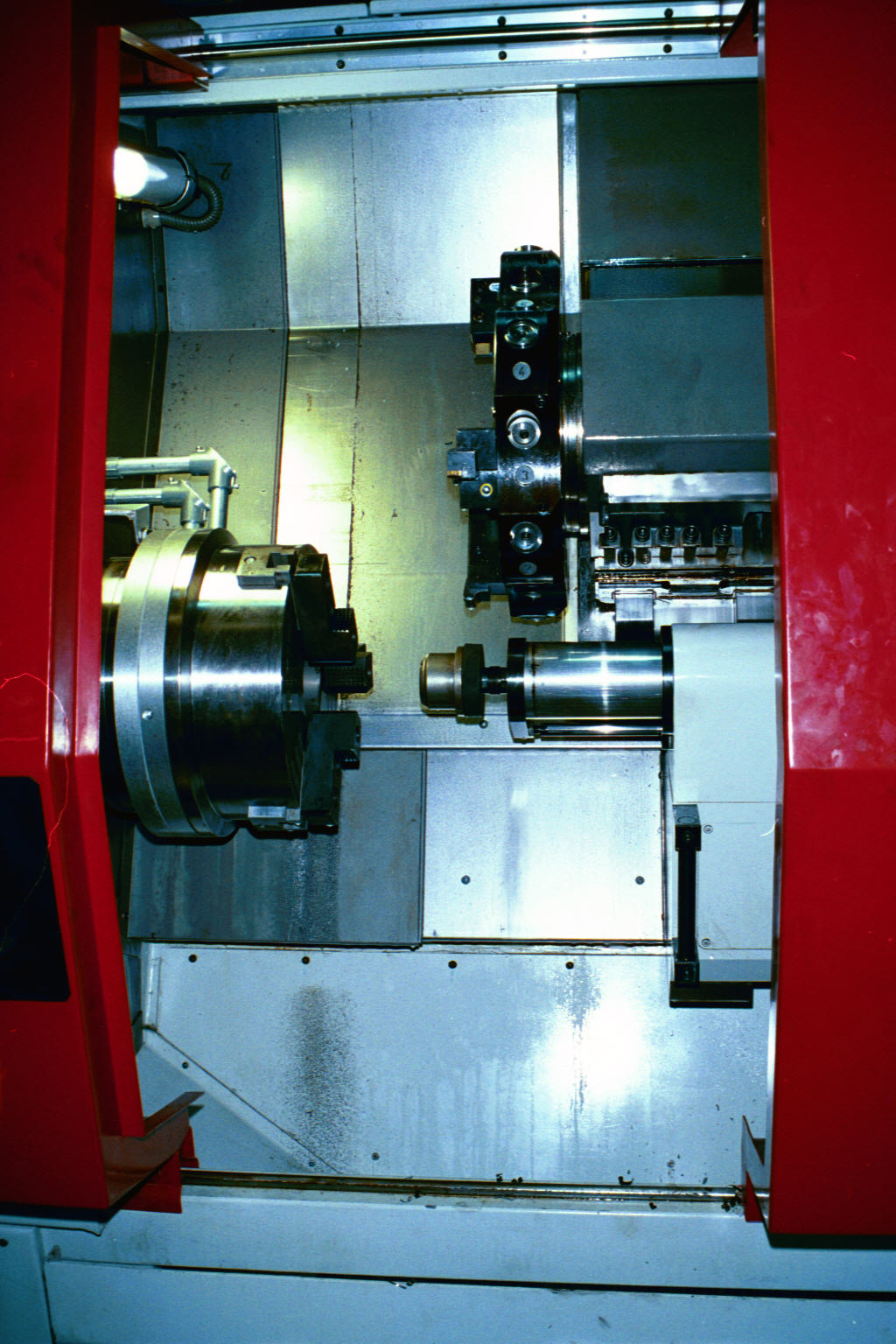

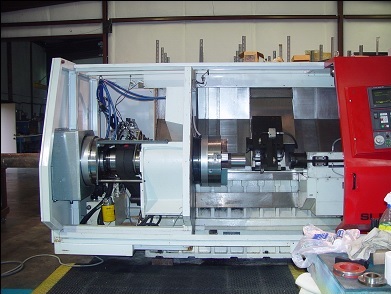

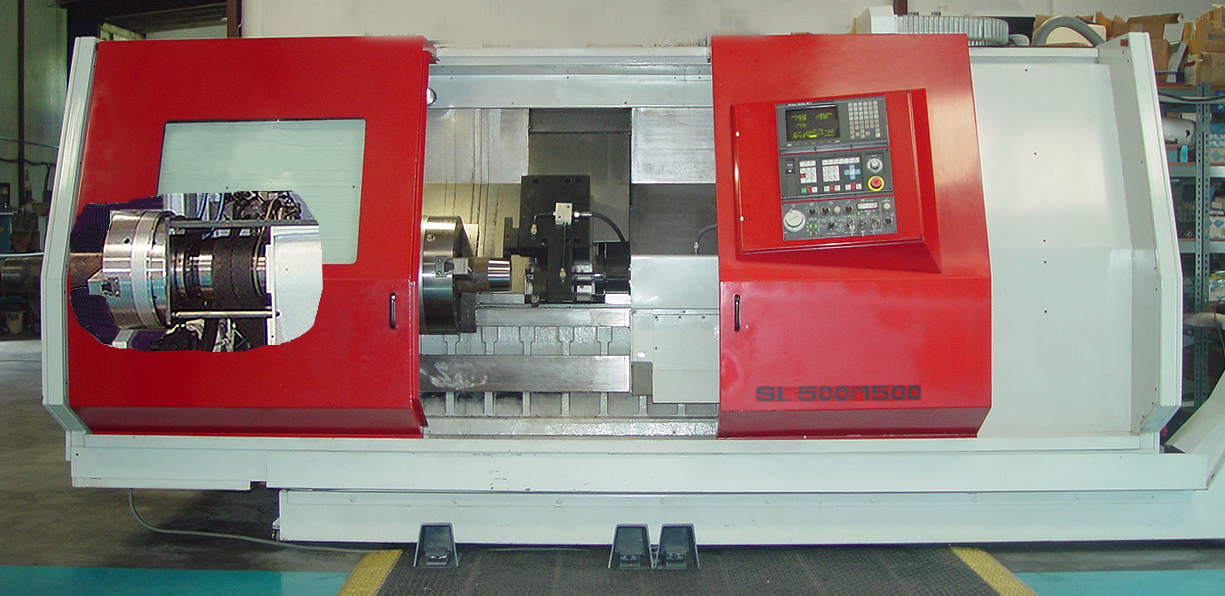

Eszterga alapkivitel:

• betonnal kiöntött, öntöttvas ágy
• 60°- ban döntött keresztszán
• edzett, köszörült-, szerelt szánvezetékek
• öntöttvas orsóház, erősített főorsóval
• főorsó furatátmérő, D=205mm, emelt főorsó nyomaték
• precíziós főorsó csapágyazás
• menetvágó forgóadó
• műanyag borítású szánvezetés
• hézagtalanított golyósorsó-golyósanya mozgatás
• szánvezeték, golyósorsó védelem csúszóburkolattal
• MC kialakítás
• automatikus ajtómozgatás
• hajtott szerszámok száma 6 vagy 12 pozícióban, Vevői igény szerint kialakítva
• forgóadós mérőrendszer mindkét tengely mentén
• levegő-előkészítő egység a tokmányok működtetéséhez
• nagyáteresztésű levegőműködtetésű tokmányok, 2db főorsóra szerelve – tengelyek megfelelő megfogása és a főorsó teljes áteresztésének biztosítása érdekében
• lábkapcsoló a tokmánymozgatáshoz
• szánolajozó egység
• kétfokozatú előtéthajtómű
• komplett forgácskihordó berendezés
• komplett munkatérburkolat
• páraelszíváshoz csatlakozó csonk
• géplámpa
• hűtővízszállító berendezés, emelt teljesítménnyel, (2,5 és 10,5 bar,)
• burkolatba épített elektromos szekrény
• hőcserélő az elektromos szekrényhez

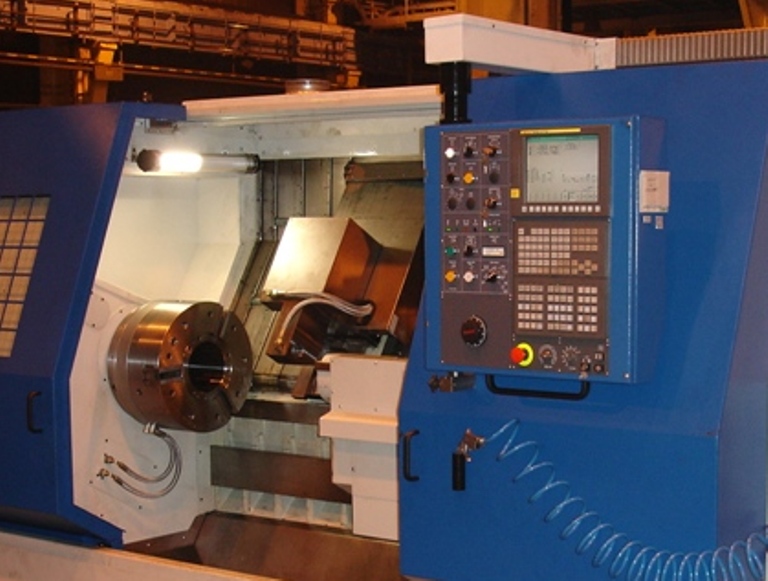

• FANUC 0iTC CNC vezérlőberendezés, színes LCD monitorral
• Manual Guide - programozást támogató sw
• FANUC 37/45 kW AC főhajtás és főmotor
• FANUC elektronikus kézikerék
• FANUC AC mellékhajtás és motorok, emelt teljesítménnyel
• 3 x 380V, 50Hz, 3f. működtető hálózat

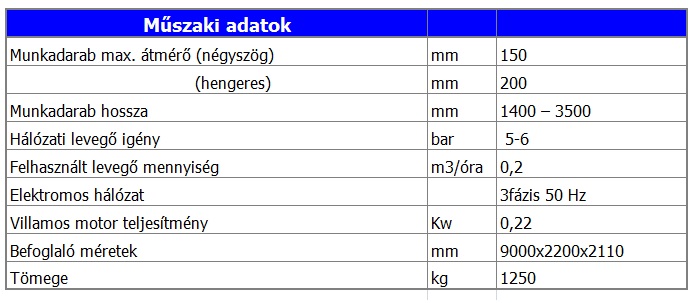

Műszaki paraméterekhez kattintson IDE



•
•
•
•
•
•
•
•
