Feladat

A berendezésnek csatlakozó karimákat kell hegeszteni a csővégre, míg ezzel párhuzamosan egy másik cső marási feladatait kell elvégezni. A vastag falú csövek megmunkálási tartománya 30-50 mm, a falvastagság 7-12 mm, csőhossz 3000-6000 mm között változhat. A változó méreteket rugalmasan kezeli a rendszer.

Elvárás: Kb. 1 perces ütemidő tartásával (d38mm) lényegében folyamatos üzemmód.

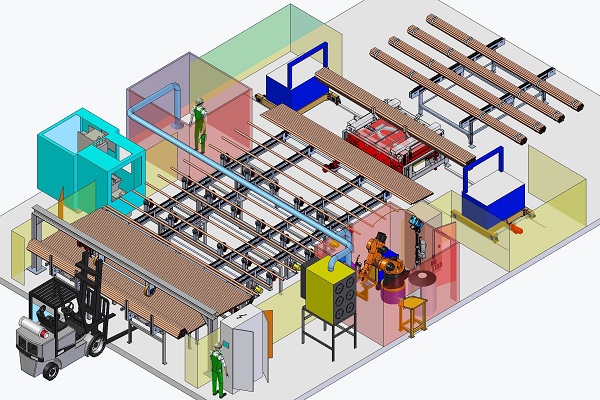

Fő egységek

• Gyártóberendezés adagolóval, leválasztó egység, automata hegesztőállomás, manuális hegesztőállomás, maróegység, anyagszállítás, elvevő állomás és kötegelés, forgács szállítás
• Hegesztési elszívó
• védőkerítés és biztonsági berendezések
• Fitting adagolás a hegesztőegységre
• marószerszám első felszerelése
• komplett dokumentáció
• Kezdésként kb. 70 cső beadagolására van szükség a hozzá tartozó szerelvényekkel együtt. 45 perccel az anyagelfogyás előtt automatikusan jelzi a rendszer a következő feltöltést.



Gépi megmunkálás
A marási feladatok automatikusan kerülnek elvégzésre, a mart felület sorjátlanításával együtt. Így a csővégek alkalmassá válnak a hegesztési műveletre.



Hegesztőállomás

A munkadarabok mozgatása automatikusan történik a hegesztőállomáshoz, a fittingek behelyezését követően automatikusan kerül sor a hegesztési művelet elvégzésére. Nagyon lényeges az anyagáramlás megfelelő kezelése, a szállítórendszer szállítja a csöveket a lerakási pozícióba, a gépen belül un. pufferáló helyek kerültek kialakításra. A csövek kötegelése is a gyártórendszeren belül történik a jobb szállíthatóság biztosítása érdekében.

A kialakításnál lényeges szempont, hogy a különböző méretű alapanyagokra való átállás 10 percen belül lehetséges legyen.
